SharePoint 2010 integrado ao Visio 2010

O objetivo ao realizar a integração do Visio 2010 ao SharePoint 2010 é permite visualizar desenhos feitos dentro do programa. Para se utilizar um arquivo do Visio 2010 no SharePoint 2010, execute o seguinte procedimento:

Pré requisitos:

  • Possui um arquivo *.vdw armazenado em uma biblioteca de documentos.

  • Na Central Administration - System Settings - Manage Services on server - Visio Graphics Service em modo de start.

  • Na Central Administration - Application Management - Manage Service Application - New - Visio Graphics Service devidamente criado.

1 - Neste exemplo o primeiro ponto a ser observado é o formato do arquivo que será salvo no Visio 2010 para que ele consiga ser lido no SharePoint 2010 é necessário ele ter a extensão *.vdw.

Exemplo:

2 - Acesse o SharePoint 2010 conforme site de exemplo.


3 - Clique em: Ações do Site - Editar Página.

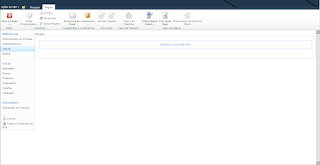

4 - Na tela de Editar Página clique em Adicionar uma Web Part.


5 - Na tela de edição clique em: Dados Corporativos - Visio Web Access e clique em Adicionar.



6 - Na tela para selecionar um desenho para a Web, utilize a opção Clique aqui para abrir o painel de ferraementas.



7 - No Painel lateral informe o endereço da biblioteca onde está armazenada o arquivo *.VDW e clique sobre ele para selecionar.

Ou clique nos três pontos presente no final da URL para acessar o endereço conforme exemplo.

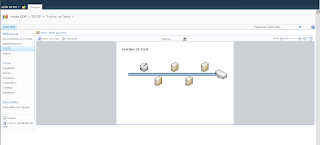

8 - Ao término clique em: Parar a Edição e visualize o resultado final.


Espero que tenham gostado do tutorial.

Reference: Integrated with SharePoint 2010 Visio 2010
